واتراستاپ چیست؟
واتراستاپ یک نوار از جنس پلاستیک محکم و انعطاف پذیر است که برای جلوگیری از نفوذ آب به درزهای بتن ریزی کاربرد دارد. واتراستاپ که به منظور جلوگیری از نفوذ رطوبت به درزهای اجرایی و انبساطی تعبیه شده است، به طور معمول برای ساخت سدها، تونلها، استخرها، مخازن آب و.. به کار میرود.
واتراستاپ آببند به کمک گیره یا مفتول به سازههای میلگردی متصل شده و دغدغه همیشگی سازندگان بابت اجرای سازههای آبی را برطرف میکند. واتر استاپ نواری به صورت حفرهدار و بدون حفره موجود میباشد که انواع مختلفی دارند و با توجه به نوع سازه انتخاب میگردد.
چرا از واتراستاپ استفاده میکنیم؟
درزهای قطع بتن ریزی که موجب کاهش آب در سازههای بتنی میشود، به کمک ابزارهای واتراستاپ آب بند میشوند تا از نفوذ آب جلوگیری کند. این قابلیت در روشهای سنتی وجود نداشت، از این رو موجب کاهش آب در مخازن و سازههای آبی میشد.
همانطور که گفته شد، واتر استاپ در انواع و ابعاد مختلفی ساخته میشود تا انعطاف پذیری بالا و عمر بهتری متناسب با سازه بتنی داشته باشد.
انواع واتراستاپ
واتراستاپها به طور معمول برای ساخت استخرها، مخازن آبی و سازههایی که به طور مکرر با آب در ارتباط هستند به کار میروند. اما چرا این گونه سازه ها نیاز به استفاده از نوار واتراستاپ دارند؟ وجود آب ساکن در مجاورت دیوار موجب به آسیب به سطوح کناری میشود و با وجود آب بند در بتن و سایر موارد امکان نم زدگی و کاهش آب وجود دارد. از این رو متخصصان با ارائه واتر استاپ موجب حل این دغدغه همیشگی سازندگان شدهاند.
واتراستاپ در انواع مختلفی تولید میشود:
- واتر استاپ pvc
- واتراستاپ دیواری تخت
- واتراستاپ حغره دار
- واتر استاپ دمبلی تخت
- واتر استاپ دمبلی حفره دار
- واتر استاپ کفی تخت
- واتراستاپ بنتوینتی
- واتراستاپ هیدرو فیلی
- گیره واتراستاپ
کاربرد واتراستاپها

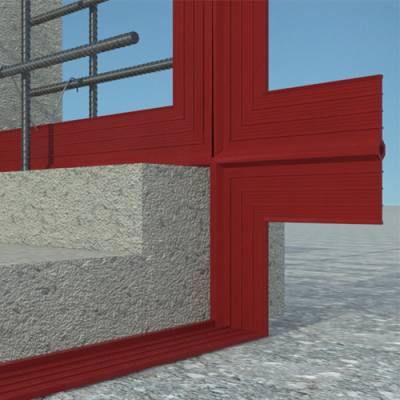

واتراستاپ PVC
واتراستاپ pvc برای جلوگیری از نفوذ آب به بتن و درزهای ایجاد شده در زیرساخت بتنی به کار میرود. نفوذ آب از درزهای اجرایی و انبساطی همیشه یکی از دغدغههای اصلی سازندگان میباشد و از طرفی توجه به بحران بی آبی کشور، امری بسیار حائز اهمیت است.
واتر استاپ pvc با توجه به ویژگیهایی که در آن تبیعه شده است، استحکام و انعطاف خوبی برای جلوگیری از نفوذ آب دارد.
ویژگی و خصوصیات واتر استاپ پی وی سی:
-
تولید شده در صخامتهای مختلف
-
قابل نصب در بازه دمایی 20- تا 70+ درجه سانتیگراد
-
دارای مقاومت کششی حتی بالاتر از استاندارد
-
اتصال آسان به وسیله سیم مفتول و گیره واتراستاپ به میلگرد
-
داشتن کارایی به اندازه عمر سازه بتنی
-
امکان جوشکاری توسط ابزار و عدم وارد شدن آسیب به واتر استاپ
-
مقاومت در برابر انواع PH های قلیایی
-
داشتن انعطاف پذیری زیاد در جهت طول و عرض

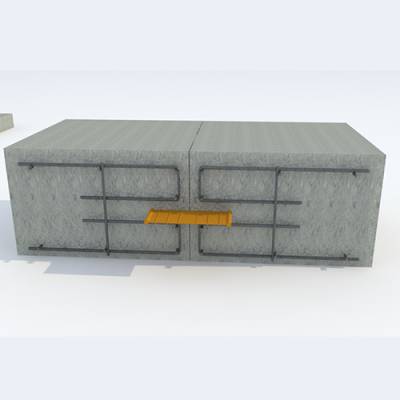

واتراستاپ دیواری تخت
واتر استاپ دیواری تخت با خاصیت جلوگیری از ورود رطوبت و آب از خارج سازه به داخل، بیشتر در آببندی دیوار مورد استفاده قرار میگیرد. همچنین برای مخازنی که احتیاج به دوری از آب و نم دارد مانند مخازن گندم و آرد مناسب است.
نوار واتراستاپ آببند دیواری تخت در عرض های 15 تا 40 سانتیمتر و ضخامت 2 تا 8 میلیمتری تولید میشود. در سازههایی که انقباض و انبساط در آن وجود ندارد، استفاده از واتراستاپ دیواری تخت انتخاب مناسبی است.
مزایای استفاده از واتراستاپ تخت:
-
برابر با عمر سازه کارایی دارد
-
بیشتر از حد استاندارد مقاومت کششی دارد
-
در برابر اسیدها و مواد قلیایی مقاومت دارد
-
دارای انعطافپذیری بالایی میباشد
-
باعث پیشگیری از نفوذ آب در درزهای انبساطی و اجرایی سازهها میشود
-
مناسب برای آب بندی استخرها و دریاچههای مصنوعی است
-
مناسب برای آب بندی سدها، کانالها و لولههای بتنی
واتراستاپ دیواری حفره دار
آب و مایعاتی که در سازههای آبی در معرض فشارهای هیدرولیکی و گرفتار انقباض و انبساط سازهای هستند، احتیاچ به دیوارهی مستحکمی دارد تا مقاومت لازم را در برابر این فشارها داشته باشد. در این سازهها برای دوام در برابر فشارهای وارده از واتراستاپ دیواری حفره دار استفاده میشود.
حفره موجود در وسط واتراستاپ حفره دار، تنشهای سازهای در برابر انقباض و انبساط را مهار میکند تا مقاومت و انعطاف پذیری بهتری داشته باشد.
ویژگیهای واتراستاپ حفره دار:
- انعطاف پذیری
- مقاوم در برابر اسیدها و مواد قلیایی
- کارایی با مدت زمان زیاد
- آب بندی در سازههای هیدرولیکی
- آب بندی در استخرها و دریاچههای مصنوعی
- جلوگیری از نفوذ آب در درزهای اجرایی و انبساطی سازهها

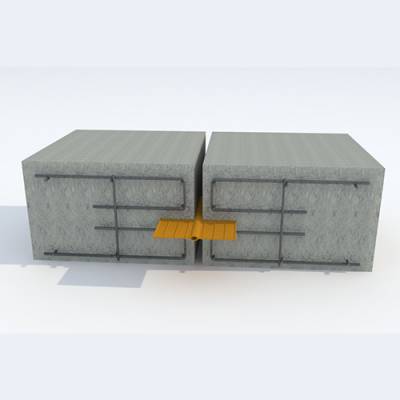

واتراستاپ دمبلی تخت برای آب بندی دیوارها
در برخی از سازههای بتنی علاوه بر آب بندی درزها نسبت به حجم سازه و بتن ریزی، فشارهای هیدرواستاتیکی زیادی نیز وجود دارد که ممکن است موجب جدایی و پارگی نوار واتراستاپ از سازههای میلگردی شود. واتراستاپ دمبلی تخت انتخاب مناسبی برای بتن ریزیهایی است که متحمل فشارهای استاتیکی بالا میباشند.
واتراستاپ دمبلی تخت به طور معمول در درزهای اجرایی که دارای فشار هیدرواستاتیکی بالا دارند قرار میگیرد. این واتراستاپ کاربردهای بسیاری دارد که چند مورد از این موارد عبارت است از: آب بندی مخازن آبی مانند استخرها، حوضچه ها، آببندی لولهها و آب راههای بتنی، سازههای هیدرولیکی و...
شرایط نگهداری از واتراستاپ دمبلی تخت با توجه به استاندارد و بسته بندی اصولی توسط شرکت شیمیایی بتن پلاست، با رعایت چند نکته ساده است. با کشیدن چادر روی واتراستاپها و محافطت در برابر تابش نور خورشید، اکسیژن و ازن تا 12 ماه مقاومت خواهد داشت.
عرض cm |
ضخامت mm |
درصد ارتجاع |
بسته بندی |
شرح |
30 cm |
5 |
240,270,300 % |
25 m |
واتراستاپ دمبلی تخت EF waterstope 30 |

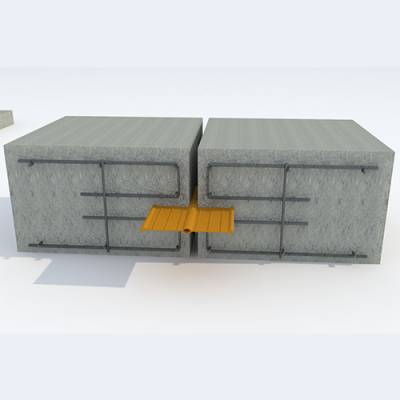

واتراستاپ دمبلی حفره دار
برای مقاومت در برابر فشارهای استاتیکی که در هنگام بتن ریزی شایع میباشد، از واتراستاپهای معمولی استفاده نمیشود؛ بلکه برای جلوگیری از پاره شدن یا جدا شدن واتراستاپها از سازه در هنگام عملیات بتن ریزی، از واتراستاپ دمبلی حفره دار استفاده میشود. واتراستاپ دیواری دمبلی حفره دار به صورت دو طرف آجدار ساخته میشود و دو طرف آن به صورت دمبل است که در طول واتراستاپ بسط داده میشود تا گیره واتراستاپ به آن متصل گردد. این نوار واتراستاپ، وظیفه مهار فشارهای انقباضی و انبساطی سازه را بر عهده دارد. برای اتصال به میلگرد میتوان از مفتول نیز استفاده کرد که در چنین شرایطی میبایست این نوار واتراستاپ درزهای اجرایی را به صورت پانچ دار سفارش داد.
واتراستاپها کاربردی نزدیک به هم دارند که با توجه به نوع سازه مدل مورد نظر انتخاب میشود.
ویژگی و کاربرد واتراستاپ دمبلی حفره دار |
1. مقاومت در برابر مواد خورنده مانند اسیدها 2. کارایی طولانی مدت 3. انعطاف پذیری و مقاومت بسیار زیاد 4. آب بندی لازم و کافی برای سازههای هیدرولیک 5. آب بندی سازهها و مخازن آبی 6. جلوگیری از ورود آب به درزهای اجرایی و انبساطی 7. و ... |

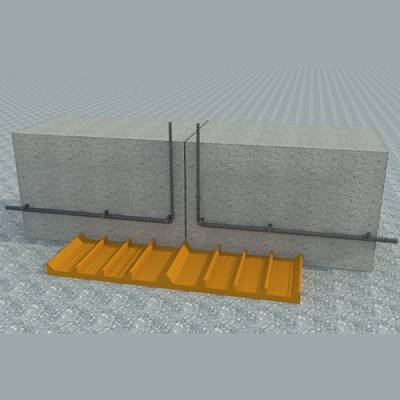

واتراستاپ کفی تخت
واتراستاپ کفی تخت در کفسازی برای آب بندی درزها و شکافها به کار میرود و یک طرف آجدار و یک طرف صاف تولید میشود. به این صورت از نفوذ آب و گسترش آن جلوگیری خواهد کرد. از این واتراستاپ به عنوان آب بند در سازههایی که احتیاج به جلوگیری از نفوذ آب در کف سازی دارند به کار میرود.
برای کف سازی بتنی در ابعاد وسیع، بتن ریزی به صورت یکپارچه انجام نخواهد شد، به این علت که دقت و کیفیت کار افت خواهد کرد. بنابراین برای هرچه بهتر و ایمن شدن کار، بتن ریزی در مقاطع کوچکتر انجام خواهد شد. از طرفی این روش سبب ایجاد شکاف و درزهایی در سازه میشود که در سازههایی که در مجاورت با آب قرار دارند باعث نفوذ آب به سازه بتنی میشود و استحکام و ایمنی سازه را تحت شعاع قرار میدهد. از این رو متخصصان شرکت شیمیایی بتن پلاست واتراستاپ ویژه کفی تخت را طراحی و تولید کردهاند.

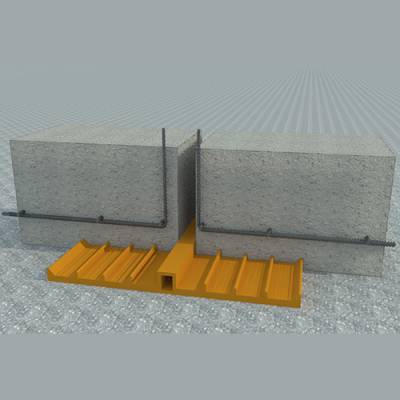

واتراستاپ کفی حفره دار
واتراستاپ کفی حفره دار مخصوص درزهای ایجاد شده در کف میباشد. این واتراستاپ از نفوذ آب به داخل شکافها جلوگیری کرده و ایمنی کف بتنی را حفظ میکند. مانند واتراستاپ کفی تخت، این نوار واتراستاپ نیز در موارد مشابه به کار میرود و به دلیل حفرهدار بودن، از انعطاف بیشتری برخواردار است.

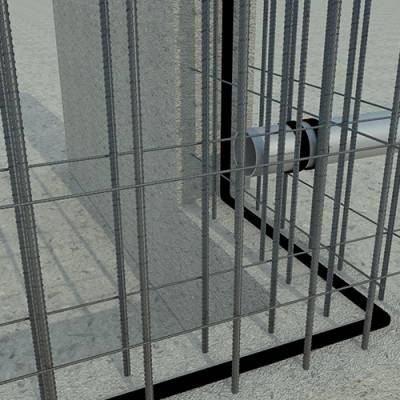

واتراستاپ بنتونیتی
واتراستاپ بنتونیتی نواری از جنس سدیم بنتونیت میباشد که در درزهای اجرایی استفاده میشود. این واتراستاپ، با خاصیت ارتجاعی بالا و حجم گرفتن زیادی که دارد، در مواقعی مانند نفوذ آب و رفع نشت در درزهای اجرایی و مقاطع بتن ریزی بسیار کارآمد است. واتراستاپ بنتونیتی در مواردی مانند مقاطع بتن ریزی و در صورت نبود واتراستاپ PVC، میتواند جایگزین آن شود. پس از برخورد این واتراستاپ با آب، منبسط شده و از عبور آب جلوگیری میکند.
قابل ذکر است این واتراستاپ فقط در درزهای اجرایی استفاده میشود و استفاده از آن در درزهای انقباضی و انبساطی توصیه نمیشود.
برخی از خواص و مزایای واتراستاپ بنتونیتی عبارت است از:
- منعطف و شکل پذیر
- ثابت ماندن شکل اولیه در برابر فشار آب
- عدم نیاز به جوشکاری در زمان نصب
- مقاوم در برابر خشک شدن، نفوذ آب و نم
- قابل اجرا بر روی سطوح ناصاف بتنی
- قابل استفاده در درزهای بتن و حفرهها
- بی خطر بودن برای استفاده در مجاورت آب
- ایجاد تاخیر زیاد در سیستم متورم ساز
این واتر استاپ برای انواع آب بندیها مانند دور لولهها، فونداسیونها، انواع درزها، تصفیه خانهها، سطوح ناهموار و... استفاده میشود.

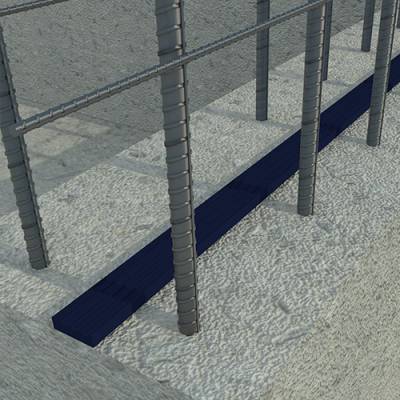

واتراستاپ هیدروفیلی
واتراستاپ هیدروفیلی از جنس لاستیک TPE و مکانیزم نشده است که مناسب برای آب بندی مدرن در درزهای اجرایی میباشد. این واتراستاپ نسبت به آب واکنش نشان داده و حجیمتر میشود. 14 روز پس از تماس با آب، این افزایش حجم به 400 درصد میرسد.
مزایا و خواص استفاده از واتر استاپ هیدروفیلی عبارت است از:
- نصب و اجرای آسان
- هزینه اقتصادی و مقرون به صرفه
- افزایش حجم قابل بازگشت در مقابل آب
- قابل استفاده در مخازن آب شرب و غیرسمی
- کم شدن خطا
- کاهش خطر ریسک خطا
- و...
این واتراستاپ برای آببندی درزهای اجرایی، آببندی درزهای مدفون و غیرمدفون، آب بندی انواع درزهای اجرایی و بتن ریزی، مناسب برای آب بندی دیوارهای برشی و... است.

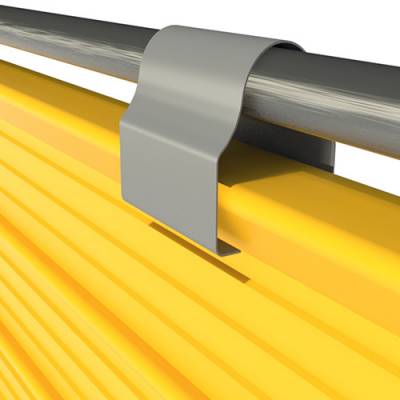

گیره واتراستاپ چیست؟
گیره واتر استاپ یا بست واتر استاپ از جنس ورق فولادی طراحی و تولید میشود و بهترین روش برای اتصال لبههای واتراستاپ به شبکه میلگردی میباشد. برای نصب واتراستاپ به سازه میلگردی، نیاز به یک میله کمکی است تا گیره واتراستاپ روی آن قرار گیرد و در نهایت واتراستاپ پی وی سی با اعمال فشار روی فکهای گیره فلزی، واتراستاپ به شبکه میلگردی متصل شود. پیشنهاد میشود در هر 50 سانتیمتر از طول واتر استاپ یک عدد گیره واتراستاپ در هر طرف قرار گیرد.
خرید واتراستاپ
یکی از نکات مهم در انتخاب و خرید واتراستاپ، توجه به استانداردهای رعایت شده در ساخت آن میباشد که باعث دوام و استحکام طولانی مدت سازه میشود. برند پروفاب، زیرمجموعه شرکت شیمیایی بتن پلاست با توجه به استانداردهای جهانی، اقدام به تولید بهترین و باکیفیتترین واتراستاپها برای آب بندی سازههای آبی کرده است.
قیمت واتراستاپ
قیمت واتراستاپ با توجه به کیفیت و نوع آن تعیین میشود. نوارهای واتر استاپ تولید شده توسط شرکت شیمیایی بتن پلاست، مالک برند پروفاب، دارای بالاترین کیفیت و قیمت های مقرون به صرفه میباشند. برای اطلاع از قیمت ها از طریق صفحه تماس با ما، با کارشناسان فروش شرکت شیمیایی بتن پلاست تماس حاصل فرمایید.
