اسپیسر ویل فیکس
Wheelfix plastic Spacer
اسپیسر فاصله نگهدار پلاستیکی بتن
اسپیسر پلاستیکی ویل فیکس چیست؟
 |
 |
|
|
|
معین کردن کاور بتنی روی میلگردها در سطوح عمودی، مانند سایر المان‌های سازه‌ای الزامی است. بسیار مشاهده شده که در دیوارها یا ستون‌های بتنی، بخشی از بتن ریخته شده و میلگرد زنگ زده، در فاصله کمی با سطح آشکار است. مشکل پیش رو به این علت است که پوشش بتنی برای میلگرد بصورت یکسان رعایت نشده و در مقاطعی که میلگردها به سطح نزدیکتر شده‌اند و پوشش بتنی استاندارد روی میلگرد را ایجاد نشده است. به علت رخنه عوامل محیطی مخرب به داخل بتن، خوردگی میلگردها اتفاق می‌افتد و با توجه به این خوردگی میلگرد انبساط یافته و سبب خرابکاری مقطع بتنی شده است. جهت ایجاد پوشش بتنی دقیق در سطوح عمودی، از اسپیسرهای دایره‌ای شکل که به نام‌های اسپیسر ویل فیکس، اسپیسر خورشیدی یا اسپیسر چرخی شناخته شده و استفاده می‌شود.
فاصله نگهدار پلاستیکی ویل فیکس به دلیل استفاده در سطح‌های عمودی مانند دیوارها، ستون‌ها، مقاطع مدور و... در بتن‌های درجا یا پیش ساخته، به صورت وسیع استفاده می‌شوند. اسپیسر ویل فیکس مطابق استاندارد BSI 7973 طراحی و تولید شده‌اند که بتوانند در مقابل بتن سیال، مانعی ایجاد نکنند. اسپیسرهای خورشیدی از قفل کن بسیار قوی در مرکز خود برخودار هستند، برای گرفتن و نگهداری میلگرد می‌باشند. وجود شاخک‌ها در اطراف ویل فیکس‌ها سبب شده تا در مقابل ویبره و ارتعاش شدیدی که در موقع بتن‌ریزی انجام شود، اثری از آن بر روی سطح بتن به جا نماند و مانع نفوذ یون‌های کلر، سولفات‌ها، اسیدها و عوامل مخرب به داخل بتن شوند. بکارگیری از اسپیسر ویل فیکس در سطح‌های عمودی این برتری را ایجاد می‌کند که شبکه‌های میلگردی نسبت به قالب کاملاً موازی قرار گیرد و قادر است تا از پیچیدگی آرماتور در داخل قالب جلوگیری کند. توانایی باربری ویل فیکس‌ها با توجه به قطر و سایز میلگرد متفاوت است و بستگی به سایز اسپیسر دارد، همچنین طراحی خاصی برای جای دادن میلگرد با قطر مناسب در نظر گرفته شده است.
اسپیسر چرخشی با داشتن شاخک‌ها در اطراف موجب شده تا در برابر ویبره و ارتعاشات شدید هنگام بتن‌ریزی مقاوم باشد و موجب شود تا مانع نفوذ یون‌ها و سولفات‌ها و اسیدها و دیگر عوامل مخرب به داخل بتن شود. به عبارت دیگر اسپیسر پلاستیکی ویل فیکس موجب می‌گردد تا مواد مخرب به داخل بتن نفوذ نکرده و مانع آسیب رسیدن به آن شود و همچنین بکاربردن از این اسپیسر در سطح‌های عمودی این امکان را ایجاد می‌کند تا شبکه‌های میلگردی کاملاً موازی قرار گرفته و همچنین از پیچیدگی آرماتور در داخل قالب جلوگیری شود.
این نوع اسپیسر پلاستیکی خورشیدی، یک اسپیسر پلاستیکی دایره‌ای شکل است که در صنعت ساخت و ساز به ویژه برای کاربردهای بتن مورد استفاده قرار می‌گیرد. اسپیسرهای چرخی جهت ایجاد پوشش بتنی دقیق در سطح‌های عمودی همچون دیوارها، ستون‌ها و مقاطع مدور در سازه‌های بتنی پیش ساخته طراحی شده‌اند. این محصولات می‌توانند تا به حفظ فاصله مطلوب بین میلگردهای تقویت کننده و سطح بتن کمک نموده و یکپارچگی سازه مناسب را تضمین می‌کنند. استفاده از اسپیسر ، با حفظ کاور یکنواخت بتن و تثبیت میلگرد در محل، سبب افزایش دوام سازه، کاهش خطر خوردگی آرماتور و بهبود کیفیت بتن‌ریزی می‌شود.
کاربرد اسپیسر ویل فیکس
اسپیسر پلاستیکی ویل فیکس چه کاربردی دارد؟
- ایجاد پوشش بتنی دقیق در سطوح عمودی
- در مقابل بتن سیال مانعی ایجاد نمی‌کند
- دارای قفل کن بسیار قوی در مرکز خود جهت قرارگیری میلگردها است
- مقاوم در برابر ارتعاش شدید بتن‌ریزی و ویبره
- موجب جلوگیری از نفوذ یون‌های کلر، سولفات‌ها، اسیدها و عوامل مخرب به داخل بتن
- جلوگیری از پیچیدگی آرماتور داخل قالب
دانستنی‌ها ؛ اسپیسر بتنی چیست؟
ویژگی اسپیسر ویل فیکس
اسپیسر پلاستیکی خورشیدی دارای چه ویژگی‌هایی است؟
- موجب جلوگیری از پیچیدگی میلگردها در هم می‌شود.
- از لرزش یا ویبره میلگردها در در هنگام بتن ریزی جلوگیری می‌کند.
- موجب حفظ حالت موازی شبکه میلگرد و قالب بندی می‌شود.
- دقت را در فاصله گذاری میلگردها بالا می‌برد.
- عمر سازه را افزایش می‌دهد.
- سبب کاهش هیزنه‌های تعمیراتی می‌شود.
- موجب جلوگیری از حرکت میلگردها می‌شود.
نحوه استفاده اسپیسر ویل فیکس
روش استفاده نمودن از اسپیسر پلاستیکی ویل فیکس چگونه است؟

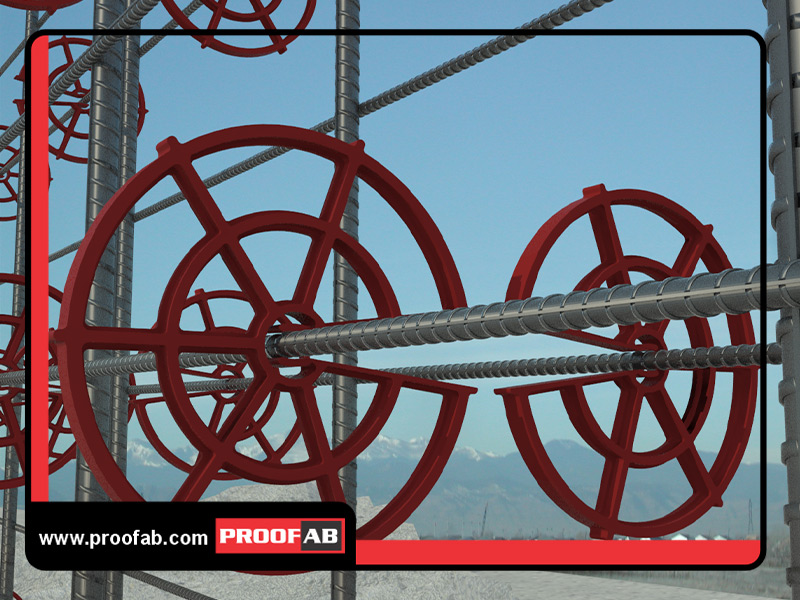

اسپیسر پلاستیکی ویل فیکس معمولاً بر روی کمرکش‌ها (خاموت‌ها) به صورت عمودی نصب می‌شوند.
در شرایط خاص سازه‌ای امکان دارد کاور پلاستیکی گرد، روی میلگردهای اصلی نیز جای گذاری شود.
میزان استفاده اسپیسر خورشیدی
میزان بکارگیری از اسپیسر پلاستیکی ویل فیکس چقدر است؟

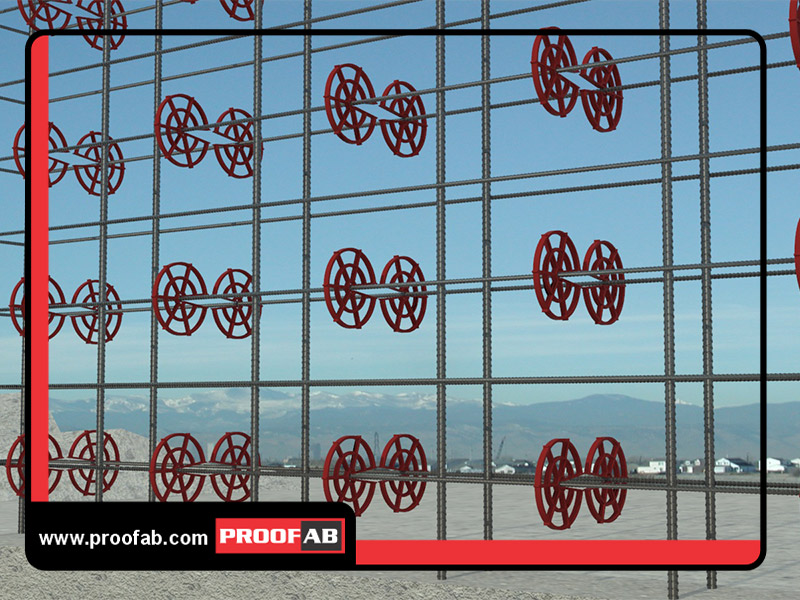

تعداد استفاده از اسپیسرهای پلاستیکی ویل فیکس در دیوار و سطح‌های عمودی با نیروی وارده نرمال از سمت قالب‌های بتن :
میزان مصرف 3 عدد در هر متــرمربع برای هـرطرف از سطـوح آرماتور بندی است.
تعداد استفاده موردنیاز از اسپیسرهای پلاستیکی ویل فیکس در ستون‌ها:
میزان استفاده در ستون‌ها تا ابعاد 50*50 حداقل 16 عـدد در هر ستون 3 متری است (در هـر ضلع خاموت 2 عدد نصب شود و در هر ارتفاع 1/5 متر تکرار شود). چنانچه ابعاد ستون از 50 سانت بزرگتر باشد تعداد استفاده از این اسپیسردر یک ستون سه متری امکان دارد تا 48 عدد افزایش یابد.
تعداد استفاده از اسپیسرهای پلاستیکی ویل فیکس در سطح‌های عمودی با قالب بندی ویژه و سنگین‌تر همچون قالب‌های تونل فرم :
میزان استفاده از این قطعه 4 تا 6 عدد در هر متــرمربع برای هر طرف دیوار است.
نکات مهم اسپیسر ویل فیکس
چه نکات مهمی در مورد اسپیسر پلاستیکی ویل فیکس وجود دارد؟
اگر خاموت‌ها یا کمرکش‌ها داخل شبکه آرماتوربندی باشند، باید فاصله نگهدار پلاستیکی ویل فیکس را به میلگردهای اصلی عمودی نصب نمود. اگر خاموت یا کمرکش خارج از شبکه آرماتورها قرار بگیرد، باید فاصله ویل فیکس‌ها از یکدیگر 75 سانتیمتر در نظر گرفته شود. اسپیسر ویل فیکس برای استفاده در سطوح عمودی مدلسازی شده است و استفاده از آن برای سطوح افقی مناسب نیست.
برای اسپیسرهای مشابه که در سطوح عمودی استفاده می‌شوند، می‌توانید به دسته بندی اسپیسر و قطعات کمکی قالب بندی مراجعه کنید.
قیمت اسپیسر خورشیدی
قیمت اسپیسر پلاستیکی ویل فیکس چقدر است؟
| ردیف | شرح کالا | سایز میلگرد | تعداد در بسته | قیمت هر بسته |
| 1 | قیمت اسپیسر ویل فیکس 20 | 8-16 | 1000 | تماس بگیرید |
| 2 | قیمت اسپیسر ویل فیکس 25 | 8-20 | 1000 | تماس بگیرید |
| 3 | قیمت اسپیسر ویل فیکس 30 | 8-20 | 750 | تماس بگیرید |
| 4 | قیمت اسپیسر ویل فیکس 40 | 8-20 | 400 | تماس بگیرید |
| 5 | قیمت اسپیسر ویل فیکس 50 | 8-20 | 300 | تماس بگیرید |
| 6 | قیمت اسپیسر ویل فیکس 50 | 10-28 | 200 | تماس بگیرید |
| 7 | قیمت اسپیسر ویل فیکس 60 | 8-20 | 200 | تماس بگیرید |
| 8 | قیمت اسپیسر ویل فیکس 75 | 8-14 | 150 | تماس بگیرید |
| 9 | قیمت اسپیسر ویل فیکس 75 | 12-28 | 150 | تماس بگیرید |
| 10 | قیمت اسپیسر ویل فیکس 100 | 12-28 | 100 | تماس بگیرید |
بسته بندی اسپیسر ویل فیکس
بسته بندی اسپیسر ویل فیکس به چه صورت است؟
| نام محصول | سایز | سایز میلگرد | تعداد در بسته | وزن بسته |
|
Name |
Size | Bar size | (QTY) Packing | (KG) Weight |
|
اسپیسر ویل فیکس Wheelfix 20 |
20 | 8-16 | 1000 | 8/5 |
|
اسپیسر ویل فیکس Wheelfix 25 |
25 | 8-16 | 1000 | 9/2 |
|
اسپیسر ویل فیکس Wheelfix 30 |
30 | 8-20 | 750 | 8/8 |
|
اسپیسر ویل فیکس Wheelfix 40 |
40 | 8-20 | 400 | 6/8 |
|
اسپیسر ویل فیکس Wheelfix 50 |
50 | 8-20 | 300 | 6 |
|
اسپیسر ویل فیکس Wheelfix 50 |
50 | 10-28 | 200 | 5 |
|
اسپیسر ویل فیکس Wheelfix 60 |
50 | 8-20 | 200 | 6/5 |
|
اسپیسر ویل فیکس Wheelfix 75 |
75 | 8-14 | 150 | 6 |
|
اسپیسر ویل فیکس Wheelfix 75 |
75 | 12-28 | 150 | 5/8 |
|
اسپیسر ویل فیکس Wheelfix 100 |
100 | 12-28 | 100 | 7/5 |
